Сварочный выпрямитель – аппарат, служащий для преобразования переменного тока, присутствующего в сети, в постоянный с использованием кремниевых или селеновых полупроводниковых диодов. Наиболее популярны селеновые диоды. В конструкцию преобразователя входят: устройства защиты и измерения, трансформатор, управляющий прибор. Все элементы расположены в одном блоке. Аппараты могут работать при повышенных и пониженных температурах, нестабильных характеристиках входного напряжения однофазной или трехфазной питающей сети.
Устройство и принцип работы сварочного выпрямителя
В конструкцию агрегата входят:
- трансформатор, преобразующий входное переменное напряжение в низковольтное переменное;
- диодный мост, трансформирующий переменное напряжение в постоянное пульсирующее;
- конденсаторный фильтр, обладающий большой мощностью, служит для преобразования пульсирующего тока в линейный постоянный;
- блок, регулирующий силу тока;
- дроссели, предназначенные для предотвращения запредельного роста сварочного тока.
Эта упрощенная схема может несколько видоизменяться или дополняться другими элементами, улучшающими технические характеристики сварочного выпрямителя.
Выпрямление тока может осуществляться по одной из схем:
- однофазное, применяется в аппаратах бытового применения;
- трехфазное, пульсации сглаживаются в обмотках – первичной и вторичной;
- шестифазное, позволяет организовать многопостовой пункт сварки.
Выходные характеристики регулируются следующими способами:
- трансформаторное регулирование с помощью изменения схемы подключения обмоток;
- с использованием дросселя и реостата;
тиристорное или транзисторное регулирование.
Виды сварочных выпрямителей
Выпускаемые виды выпрямителей:
- Однопостовой. Предназначается для ручной дуговой сварки плавящимися покрытыми электродами. Могут применяться штучные электроды с рутиловым, целлюлозным, основным покрытием. Присутствие клинового шунта позволяет быстро менять режим работы. Агрегаты могут использоваться для сварки ответственных изделий и создания конструкций, запланированных для работы под высокими нагрузками.

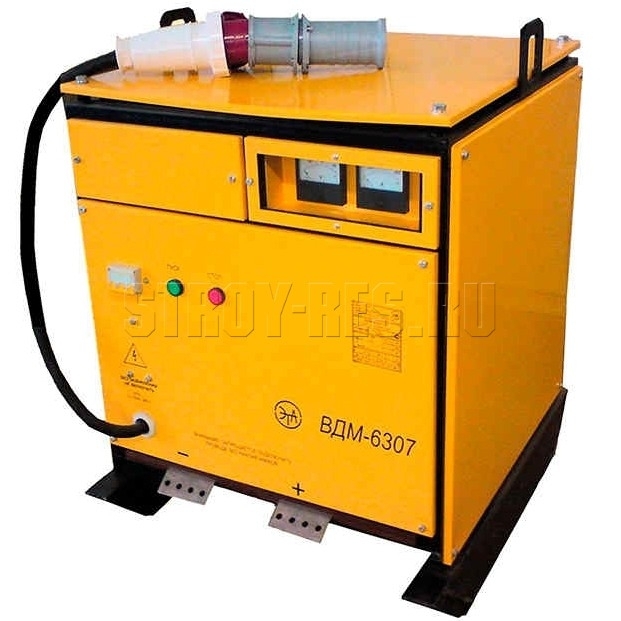

- Универсальный многопостовой. Питается от трехфазной сети переменного тока. Каждый вывод оснащен собственным блоком управления, в который входят реостат и дроссель. Выдерживает знакопеременные нагрузки, формирует надежную устойчивую дугу, способен работать без перерыва в течение длительного времени. Многопостовые сварочные выпрямители используются для осуществления масштабных интенсивных работ по ручной или полуавтоматической сварке. Устанавливаются в производственных цехах и на строительных площадках.
Особенности применения сварочных выпрямителей
Эти агрегаты применяются для проведения дуговой сварки низкоуглеродистых нелегированных сталей, коррозионностойких марок, цветных металлов и сплавов на их основе. Используются также при необходимости сварки обратной полярности. Обеспечивают глубокий провар и снижение разбрызгивания металла. К минусам агрегатов относятся – восприимчивость к длительным коротким замыканиям и скачкам сетевого напряжения.
Преимущества сварочных выпрямителей:
- экономичность;
- высокий КПД;
- надежность;
- простота управления.
Для продления срока службы аппаратов необходимы – проведение плановых осмотров, своевременная чистка и замена изношенных деталей, использование в условиях нормальной влажности.
